产品概述
HXGN囗-12型箱型固定式金属封闭开关设备(简称环网柜)，额定电压12kV、额定频率50Hz的交流高压成套设备装置，主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能和保护等作用，它也适于装入箱式变电站。本产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压1KV以上52KV及以下交流金属外壳开关设备和控制设备》:IEC60694《高压开关设备和控制设备共用条款》标准的要求。并具有“五防”联锁功能。

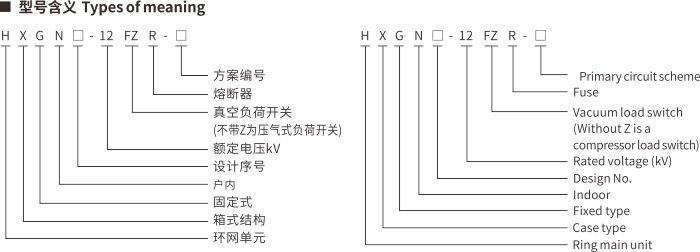

型号及特点
正常使用条件 Normalservice conditions
● 周围环境温度上限+40°C，下限-15°C;
● 海拔高度不大于1000m;
● 相对温度日平均值不大于95%，月平均值不大于90%;无火灾、爆炸危险及剧烈振动的场所;
● 周围空气无腐蚀性或可燃性气体，水蒸汽和导电性尘埃等明显污染。
技术参数
| 名称Description | 单位Unit | FN12-12 | FZN25-12 | |
| 额定电压Rated voltage | 12 | |||
|
lmin工频耐受电压 Rated power frequency withstand voltage(lmin) |
KV |
对地及相间42;隔离断口48 To earth and between phase:42; Across the isolating distances: 48 |
||
|
雷电冲击电压（峰值） Rated lighting impulse withstand voltage |
对地及相间75;隔离断口85
To earth and between phase: 75; |
|||
| 额定频率Rated frequency | Hz | 50 | ||
|
负荷开关 Load switch |
额定电流Rated current | A | 630 | |
|
额定电流下电寿命 Electrical endurance under rated current |
次 | 100 | ||
|
开断空载变压器容量 Capactiy of breaking non-load transformer |
KVA | 1250 | 1600 | |
|
额定热稳定电流 Rated short-time withstand current |
KA/S |
20/4;接地开20/2 20/4, Earthing switch 20/2 |
||
|
额定动稳定电流（峰值） Rated peak withstand current |
KA | 50 | ||
|
额定短路关合电流（峰值） Rated short-circuit making current |
KA | 50 | ||
|
熔断器额定电流 Fuse Rated current |
A | 125 | ||
| 组合电器 Switch-fuse combination |
额定转移电流 Rated transfer current |
A | 1200 | 2000 |
|
额定短路开断电流 Rated short-circuit breaking current |
KA | 31.5 | ||
|
配用熔断器型号 Equipped with fuses |
S口LAJ-12 | |||
| 机械寿命Mechanical endurance | 2000 | 10000 | ||
|
辅助回路lmin工频耐压 lmin power!「equency withstand voltage of auxiliary circuit |
2 | |||
|
电动操动机构工作电压 Working voltage of motor actuator mechanism |
交直流220; 110 AC, DC 220; 110 |
|||
| 防护等级Degree of protection | IP4X | |||

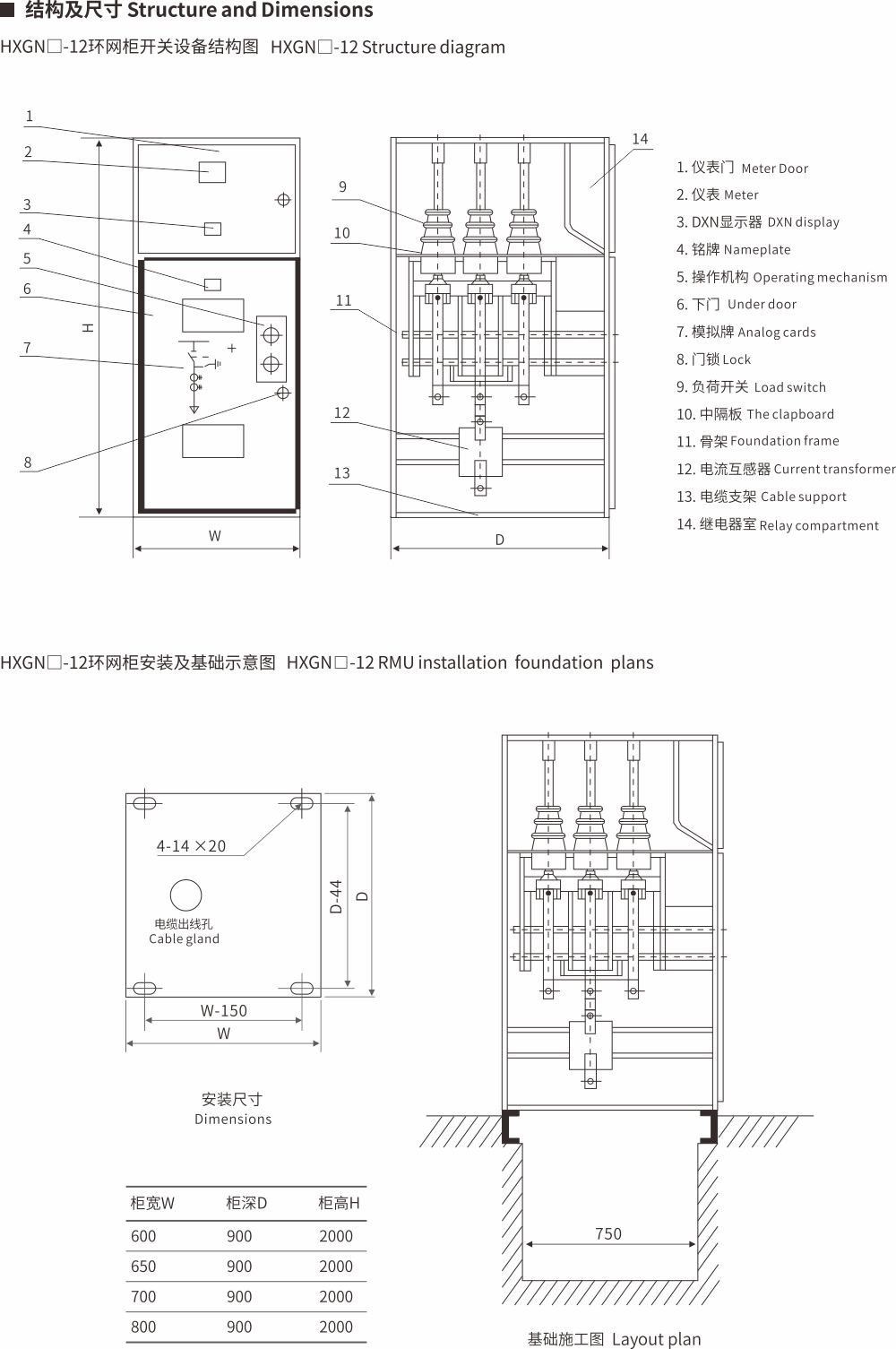

外形尺寸
